手撸 Grid 拖拽布局

Scroll down

最近有个需求需要实现自定义首页布局,需要将屏幕按照 6 列 4 行进行等分成多个格子,然后将组件拖拽对应格子进行渲染展示。

示例

对比一些已有的插件,发现想要实现产品的交互效果,没有现成可用的。本身功能并不是太过复杂,于是决定自己基于 vue 手撸一个简易的 Grid 拖拽布局。

完整源码在此,在线体验

概况

需要实现 Grid 拖拽布局,主要了解这两个东西就行

  • 拖放 API,关于拖放 API 介绍文章有很多 ,可以直接看 MDN 里拖放 API介绍,可以说很详细了。
  • Grid 布局, Grid 布局与 Flex 布局很相似,但是 Grid 像是二维布局,Flex 则为一维布局,Grid 布局远比 Flex 布局强大。MDN 关于网格布局介绍

需要实现主要包含:

  • 组件物料栏拖拽到布局容器
  • 布局容器 Grid 布局
  • 放置时是否重叠判断
  • 拖拽时样式
  • 放置后样式
  • 容器内二次拖拽

拖放操作实现

拖拽中主要使用到的事件如下

  • 被拖拽元素事件:
事件触发时刻
dragstart当用户开始拖拽一个元素或选中的文本时触发。
drag当拖拽元素或选中的文本时触发。
dragend当拖拽操作结束时触发
  • 放置容器事件:
事件触发时刻
dragenter当拖拽元素或选中的文本到一个可释放目标时触发。
dragleave当拖拽元素或选中的文本离开一个可释放目标时触发。
dragover当元素或选中的文本被拖到一个可释放目标上时触发。
drop当元素或选中的文本在可释放目标上被释放时触发。

可拖拽元素

让一个元素能够拖拽只需要给元素设置 draggable="true" 即可拖拽,拖拽事件 API 提供了 DataTransfer 对象,可以用于设置拖拽数据信息,但是仅仅只能 drop 事件中获取到。因为我们需要在拖拽中就需要获取到拖拽信息,用来显示拖拽时样式,所以需要自己处理这些信息存储起来,以便读取。

需要处理主要是,在拖拽时将 将当前元素信息设置到 dragStore 中,结束时清空当前信息。

html
<script setup lang="ts">
  import { dragStore } from "./drag";

  const props = defineProps<{
    data: DragItem;
    groupName?: string;
  }>();

  const onDragstart = (e) => dragStore.set(props.groupName, { ...props.data });
  const onDragend = () => dragStore.remove(props.groupName);
</script>
<template>
  <div class="drag-item__el" draggable="true" @dragstart="onDragstart" @dragend="onDragend"></div>
</template>

封装一个存储方法,通过配置相同 key ,可以在同时存在多个放置区域时候,区分开来。

ts
class DragStore<T extends DragItemData> {
  moveItem = new Map<string, DragItemData>();

  set(key: string, data: T) {
    this.moveItem.set(key, data);
  }

  remove(key: string) {
    this.moveItem.delete(key);
  }

  get(key: string): undefined | DragItemData {
    return this.moveItem.get(key);
  }
}

可放置区域

首先是需要告诉浏览器当前区域是可以放置的,只需要在元素监听 dragenterdragleavedragover 事件即可,然后通过 preventDefault 来阻止浏览器默认行为。可以在这三个事件中处理判断当前位置是否可以放置等等。

示例:

html
<script setup lang="ts">
  // 进入放置目标
  const onDragenter = (e) => {
    e.preventDefault();
  };

  // 在目标中移动
  const onDragover = (e) => {
    e.preventDefault();
  };

  // 离开目标
  const onDragleave = (e) => {
    e.preventDefault();
  };
</script>
<template>
  <div @dragenter="onDragenter($event)" @dragover="onDragover($event)" @dragleave="onDragleave($event)" @drop="onDrop($event)"></div>
</template>

上面的代码已经可以让,元素可以拖拽,当元素拖到可防止区域时候,可以看到鼠标样式会变为可放置样式了。

Grid 布局

我们是需要进行 Grid 拖拽布局,所以先对上面放置容器进行改造,首先就是需要将容器进行格子划分区域显示。

计算 Grid 格子大小

我这里直接使用了 @vueuse/coreuseElementSize 的 hooks 去获取容器元素大小变动,也可以自己通过 ResizeObserver 去监听元素变动。接着根据设置列数、行数、间隔去计算单个格子大小。

ts
import { useElementSize } from "@vueuse/core";

/**
 * 容器等分尺寸
 * @param {*} target 容器 HTML
 * @param {*} column 列数
 * @param {*} row 行数
 * @param {*} gap 间隔
 * @returns
 */
export const useBoxSize = (target: Ref<HTMLElement | undefined>, column: number, row: number, gap: number) => {
  const { width, height } = useElementSize(target);
  return computed(() => ({
    width: (width.value - (column - 1) * gap) / column,
    height: (height.value - (row - 1) * gap) / row,
  }));
};

设置 Grid 样式

根据列数和行数循环生成格子数,rowCountcolumnCount为行数和列数。

html
<div class="drop-content__drop-container" @dragenter="onDragenter($event)" @dragover="onDragover($event)" @dragleave="onDragleave($event)" @drop="onDrop($event)">
  <template v-for="x in rowCount">
    <div class="bg-column" v-for="y in columnCount" :key="`${x}-${y}`"></div>
  </template>
</div>

设置 Grid 样式,下面变量中 gap 为格子间隔,repeat 是 Grid 用来重复设置相同值的,grid-template-columns: repeat(2,100px) 等效于 grid-template-columns: 100px 100px。因为我们只需在容器里监听拖拽放置事件,所以我们还需要将 所有的 bg-column 事件去掉,设置 pointer-events: none 即可。

scss
.drop-content__drop-container {
  display: grid;
  row-gap: v-bind("gap+'px'");
  column-gap: v-bind("gap+'px'");
  grid-template-columns: repeat(v-bind("columnCount"), v-bind("boxSize.width+'px'"));
  grid-template-rows: repeat(v-bind("rowCount"), v-bind("boxSize.height+'px'"));
  .bg-column {
    background-color: #fff;
    border-radius: 6px;
    pointer-events: none;
  }
}

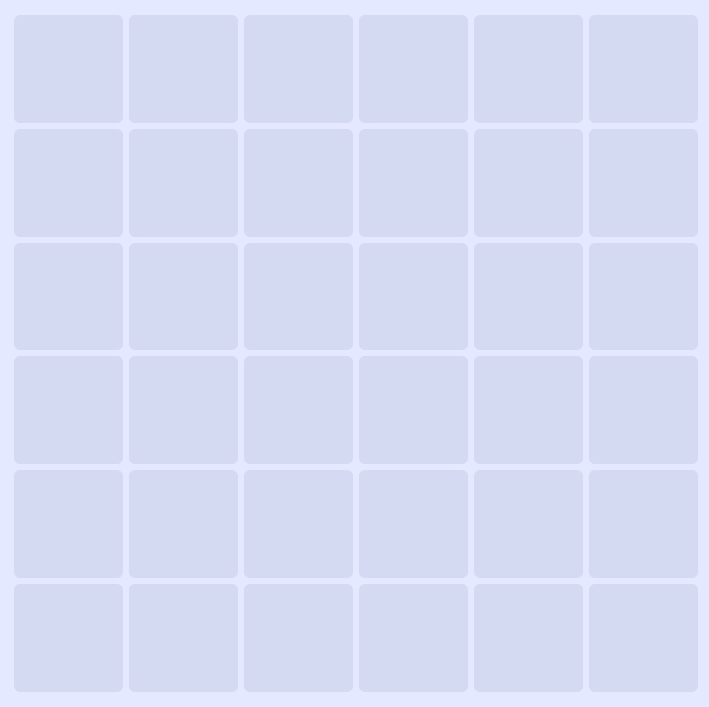

效果如下: Grid 容器样式

放置元素

放置元素时我们需要先计算出元素在 Grid 位置信息等,这样才知道元素应该放置那哪个地方。

拖拽位置计算

当元素拖拽进容器中时,我们可以通过 offsetXoffsetY 两个数据获取当前鼠标距离容器左上角位置距离,我们可以根据这两个值计算出对应的在 Grid 中做坐标。

计算方式:

ts
// 计算 x 坐标
const getX = (num) => parseInt(num / (boxSizeWidth + gap));
// 计算 y 坐标
const getY = (num) => parseInt(num / (boxSizeHeight + gap));

需要注意的是上面计算坐标是 0,0 开始的,而 Grid 是 1,1 开始的。

获取拖拽信息

我们在进入容器时,通过上面封装 dragData 来获取当前拖拽元素信息,获取它尺寸信息等等。

ts
// 拖拽中的元素
const current = reactive({
  show: <boolean>false,
  id: <undefined | number>undefined,
  column: <number>0, // 宽
  row: <number>0, // 高
  x: <number>0, // 列
  y: <number>0, // 行
});

// 进入放置目标
const onDragenter = (e) => {
  e.preventDefault();
  const dragData = dragStore.get(props.groupName);
  if (dragData) {
    current.column = dragData.column;
    current.row = dragData.row;
    current.x = getX(e.offsetX);
    current.y = getY(e.offsetY);
    current.show = true;
  }
};

// 在目标中移动
const onDragover = (e) => {
  e.preventDefault();
  const dragData = dragStore.get(props.groupName);
  if (dragData) {
    current.x = getX(e.offsetX);
    current.y = getY(e.offsetY);
  }
};

const onDragleave = (e) => {
  e.preventDefault();
  current.show = false;
  current.id = undefined;
};

在 drop 事件中,我们将当前拖拽元素存放起来,list 会存放每一次拖拽进来元素信息。

ts
const list = ref([]);

// 放置在目标上
const onDrop = async (e) => {
  e.preventDefault();
  current.show = false;
  const item = dragStore.get(props.groupName);

  list.value.push({
    ...item,
    x: current.x,
    y: current.y,
    id: new Date().getTime(),
  });
};

计算碰撞

在上面还需要计算当前拖拽的位置是否可以放置,需要处理是否包含在容器内,是否与其他已放置元素存在重叠等等。

计算是否在容器内

这个是比较好计算的,只需要当前拖拽位置左上角坐标 >= 容器左上角的坐标,然后右下角的坐标 <= 容器的右下角的坐标,就是在容器内的。

代码实现:

ts
/**
 * 判断是否在当前四边形内
 * @param {*} p1 父容器
 * @param {*} p2
 *  对应是 左上角坐标 和 右下角坐标
 *  [0,0,1,1]  => 左上角坐标 0,0  右下角 1,1
 */
export const booleanWithin = (p1: [number, number, number, number], p2: [number, number, number, number]) => {
  return p1[0] <= p2[0] && p1[1] <= p2[1] && p1[2] >= p2[2] && p1[3] >= p2[3];
};

计算是否与现有的相交

两个矩形相交情况有很多种,计算比较麻烦,但是我们可以计算他们不相交,然后在取反方式判断是否相交。

不相交情况只有四种,假设有 p1、p2 连个矩形,它们不相交的情况只有四种:

  • p1 在 p2 左边
  • p1 在 p2 右边
  • p1 在 p2 上边
  • p1 在 p2 下边

代码实现:

ts
/**
 * 判断是两四边形是否相交
 * @param {*} p1 父容器
 * @param {*} p2
 *  对应是 左上角坐标 和 右下角坐标
 *  [0,0,1,1]  => 左上角坐标 0,0  右下角 1,1
 */
export const booleanIntersects = (p1: [number, number, number, number], p2: [number, number, number, number]) => {
  return !(p1[2] <= p2[0] || p2[2] <= p1[0] || p1[3] <= p2[1] || p2[3] <= p1[1]);
};

在放置前判断

可以通过计算属性去计算,在后面拖拽中处理样式也可以用到。修改 drop 中方法,然后在 drop 中根据 isPutDown 是否有效。

ts
// 是否可以放置
const isPutDown = computed(() => {
  const currentXy = [current.x, current.y, current.x + current.column, current.y + current.row];
  return (
    booleanWithin([0, 0, columnCount.value, rowCount.value], currentXy) && //
    list.value.every((item) => item.id === current.id || !booleanIntersects([item.x, item.y, item.x + item.column, item.y + item.row], currentXy))
  );
});

拖拽时样式

上处理了基本拖放数据处理逻辑,为了更好的交互,我们可以在拖拽中显示元素预占位信息,更加直观的显示元素占位大小,类似这样:

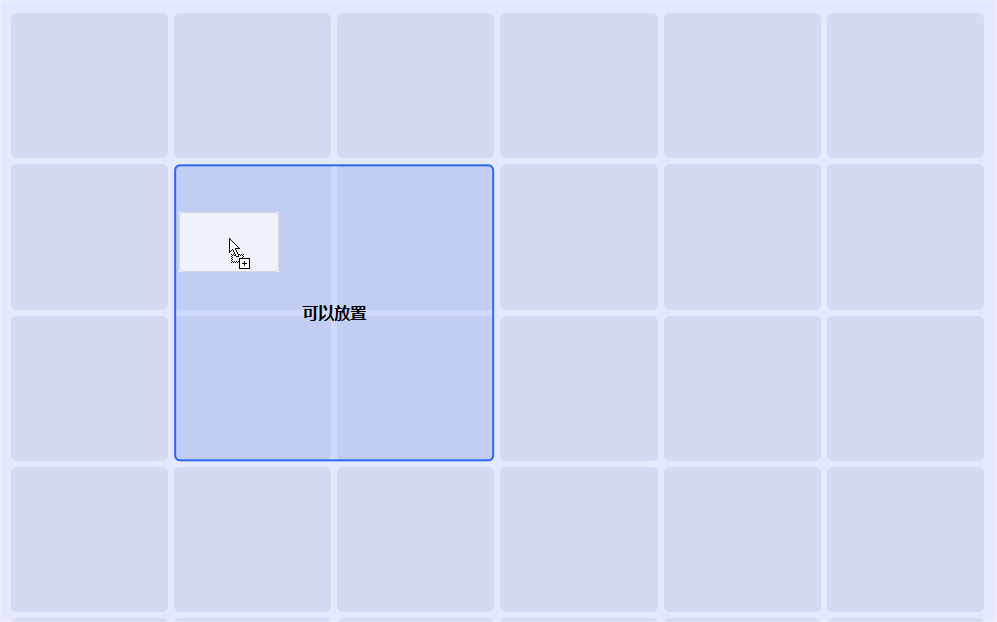

可放置示例

我们可以根据上面 current 中信息去计算大小信息,还可以根据 isPutDown 去判断当前位置是否可以放置,用来显示不同交互效果。

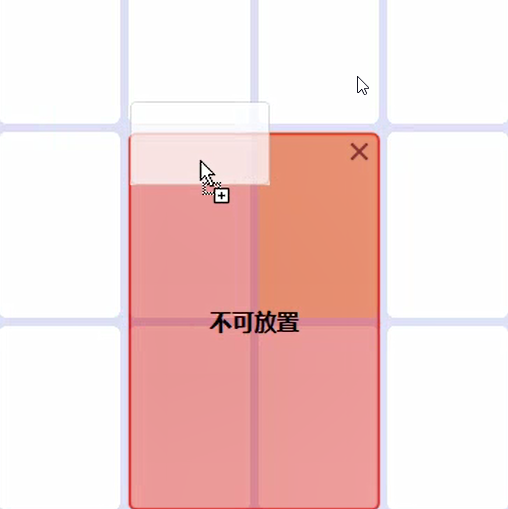

不可放置示例

可以直接通过 Grid 的 grid-area 属性,快速计算出放置位置信息,应为我们上面计算的 x 、y 是从 0 开始的,所以这里需要 +1。

css
grid-area: `${y + 1} / ${x + 1} / ${y + row + 1}/ ${ x + column + 1 }`

预览容器

在元素放置后,我们还需要根据 list 中数据,生成元素占位样式处理,我们可以拖拽容器上层在放置一个容器,专门用来显示放置后的样式,也是可以直接使用 Grid 布局去处理。

预览样式

样式基本上和 drop-container 样式抱持一致即可,需要注意的时需要为预览容器设置 pointer-events: none,避免遮挡了 drop-container 事件监听。

scss
.drop-content__preview,
.drop-content__drop-container {
  // ...
}

每个元素位置信息计算方式,基本和拖拽时样式计算方式一致,直接通过 grid-area 去布局就可以了。

css
grid-area: `${y + 1} / ${x + 1} / ${y + row + 1}/ ${ x + column + 1 }`

示例

二次拖拽

当元素拖拽进来后,我们还需要对放置的元素支持继续拖拽。因为上面我们将预览事件通过 pointer-events 去除了,所以我们需要给每个子元素都加上去。然后给子元素添加 draggable=true,然后处理拖拽事件,基本上和上面处理方式一样,在 dragstartdragend 处理拖拽元素信息。

然后我们还需在 onDrop 进行一番修改,如果是二次拖拽时只需要修改坐标信息,修改原 onDrop 处理方式:

ts
if (item.id) {
  item.x = current.x;
  item.y = current.y;
} else {
  list.value.push({
    ...item,
    x: current.x,
    y: current.y,
    id: new Date().getTime(),
  });
}

位置偏移优化

当你对元素二次拖拽时,会发现元素会存在偏移问。比如你放置了一个 1x2 元素后,当你从下面拖拽,你会发现拖拽中的占位样式和你拖拽元素位置存在偏差。

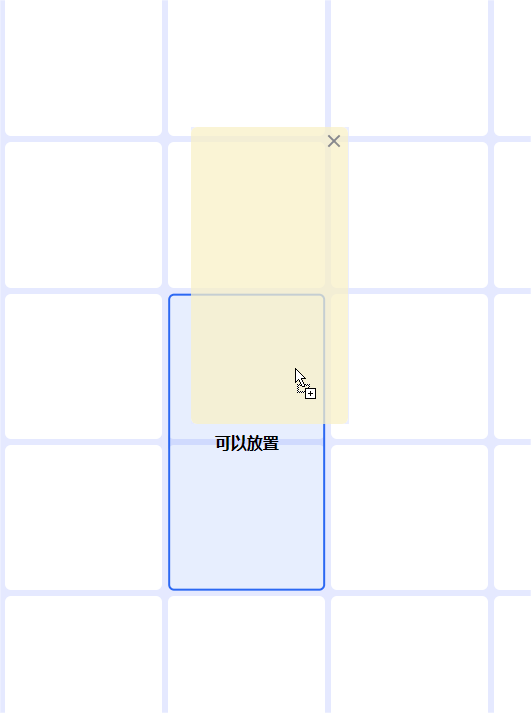

效果如下图

示例

出现这情况应为上面我们时根据鼠标位置为左上角进行计算的,所以会存在这种偏差问题,我们可在拖拽前计算出偏移量来校正位置。

我们可以在二次拖拽时,获取到鼠标在当前元素内位置信息

ts
const onDragstart = (e) => {
  const data = props.data;
  data.offsetX = e.offsetX;
  data.offsetY = e.offsetY;
  dragStore.set(props.groupName, data);
};

drop-container 内计算 x、y 值时候减去偏移量,对 onDragenteronDragover 进行如下调整修改

ts
current.x = getX(e.offsetX) - getX(dragData?.offsetX ?? 0);
current.y = getY(e.offsetY) - getY(dragData?.offsetY ?? 0);

拖拽元素优化

因为上面我们将预览元素添加了 pointer-events: all,所以在我们拖拽到现有元素上时,会挡住 drop-container 事件的触发,在二次拖拽时,比如将一个 2x2 元素我们需要往下移动一格时,会发现也会被自己挡住。

  • 预览元素遮挡问题,可以在拖拽时将其他元素都设置为 none,二次拖拽时要做自己设置为 all 否则会无法拖拽
html
:style="{ pointerEvents: current.show && item.id !== current.id ? 'none' : 'all' }"`
  • 二次拖拽时自己位置遮挡问题 我们可以在拖拽时增加标识,将自己通过 transform 移除到多拽容器外去
ts
moveing.value
  ? {
      opacity: 0,
      transform: `translate(-999999999px, -9999999999px)`,
    }
  : {};

拖拽调整大小

调整大小和调整位置计算类似,只不过一个是计算坐标一个计算行列。

首先是能让元素可以进行拖拽,很多拖拽调整大小的都是在元素里添加几个拖拽节点元素,然后在监听拖拽节点鼠标事件去计算大小位置等。但是我这里需求比较简单,就不需要做的那么复杂,直接通过 css 让元素可以支持调整大小。

css
.preview-item {
  overflow: auto;
  resize: both;
}

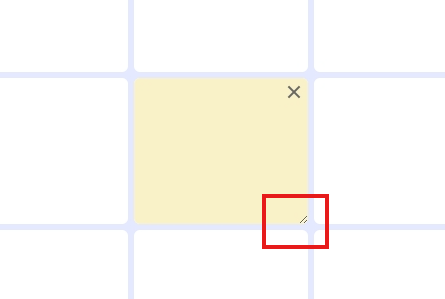

添加样式后,可以看到元素可调整样式

resize

监听元素大小调整方式有两种

  • ResizeObserver API 监听,但是这个 API 还会监听到其他因数引起变动,比如窗口大小变动,导致元素变动等等。
  • 使用 mousedownmousemovemouseup 组合使用,监听鼠标事件,但是这个会存在与拖放事件同时触发问题。

两种方式都可以实现,但是都有需要解决问题,我这里选择了第二种方式实现。

大概实现就是在 PreviewItem 中监听 mousedown 事件,在 mousemove 中获取元素宽度大小实时计算宽度大小就可以。需要注意的是在 mouseup 中要重置 size 信息避免改变原有元素大小。

ts
const onMousedown = (e) => {
  dragStore.set(props.groupName, props.data);
  emits("resize-start");
  resizeing.value = true;

  e.target.onmousemove = function (event) {
    emits("resizeing", {
      width: event.target.offsetWidth,
      height: event.target.offsetHeight,
    });
  };

  e.target.onmouseup = function (event) {
    unset(event.target);
    emits("resize-end");
    event.target.style.width = "100%";
    event.target.style.height = "100%";
    dragStore.remove(props.groupName);
  };
};

const unset = (target) => {
  resizeing.value = false;
  target.onmousemove = null;
  target.onmouseup = null;
};

在 DropContent 通过上面抛出信息,计算大小改变,然后设置拖拽时样式动态查看当前占位大小。

ts
// 调整大小开始
const onResizeStart = () => {
  const dragData = dragStore.get(props.groupName);
  if (dragData) {
    current.column = dragData.column;
    current.row = dragData.row;
    current.x = dragData.x;
    current.y = dragData.y;
    current.id = dragData.id;
    current.show = true;
  }
};

// 调正大小时
const onResizeing = (e) => {
  const dragData = dragStore.get(props.groupName);
  current.column = getColumn(e.width);
  current.row = getRow(e.height);
};

// 调整大小结束
const onResizeEnd = async () => {
  current.show = false;
  const dragData = dragStore.get(props.groupName);
  if (
    isPutDown.value &&
    (await props.beforeDrop(
      {
        ...dragData,
        column: current.column,
        row: current.row,
      },
      list.value
    ))
  ) {
    dragData.column = current.column;
    dragData.row = current.row;
  }
};

实现效果:

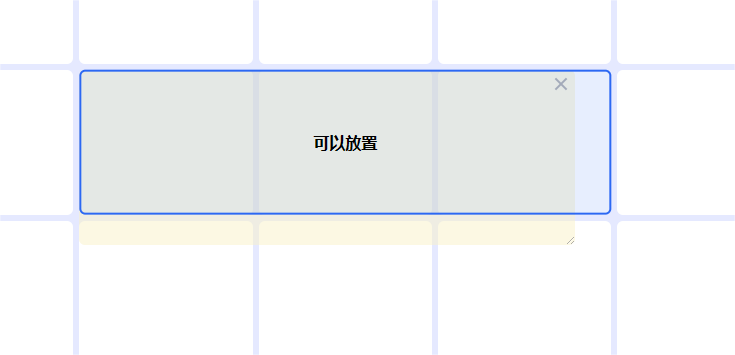

resize_demo

结语

到目前为止基本上的 Grid 拖拽布局大致实现了,已经满足基本业务需求了,当然有需要朋友还可以在上面增加碰撞后自动调整位置等等。

完整源码在此,在线体验
